所謂鋼格板是由負載扁鋼和橫桿按一定的間距經緯排列成 格柵的板。經向為負載扁鋼,即鋼格板的長度方向 ; 緯向為橫桿,即鋼格板的寬度方向。

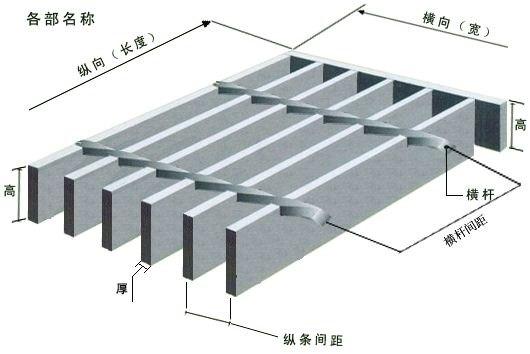

如下圖:專業術語解釋
受荷扁鋼:鋼格板的主要材料,用于承受荷載的均勻的軋制扁鋼,其兩端支承在鋼梁上。
橫桿或扭絞桿:方形截面的經過扭絞的鋼棒以正交方向壓焊到受荷扁鋼之上用于固定扁鋼。
包邊板:與受力扁鋼有相同截面的扁鋼,與受荷扁鋼的端頭焊接。在包邊或開缺口時要用這種包邊板封邊。
板長:與受荷扁鋼平行的方向上量得的總尺寸,即使在比“寬度”短的情況下,也總稱之為長度,設計或寫訂單時在該尺寸后用 字母LB(LOADBAR )標注,圖紙上用“ ....”表示板方向。
板寬:與橫桿平行的方向所量得的鋼格板尺寸,即使在比“長度”大的情況下,也總稱為寬度。
沖齒:在扁鋼上沿沖制的半圓小缺口,以進一步增強防滑力。
防滑條:焊接在踏步板或樓梯口前緣,以增強防滑能力。
擋邊板或踢腳板:比包邊板高出100焊在鋼格板需要的邊上或開口部位以防止人或物件跌落,擋邊板的高度也由用戶指定。
開孔或缺口:從鋼格板上切去部分讓管道、設備、立柱或欄桿通過,或避開障礙凈面積:除區開孔和缺口部分的面積 ( Wx L).
毛面積 :以鋼格板最大外圍尺寸計算的面積( 長X寬 ),包括開 口和缺口部分。合同面積按毛面積計算。
原板：沒有經過切割得整塊鋼格板,尺寸:1 mxX6 m標準型 ( 也可定做特別尺 寸以及美國標準尺寸 )
常 用 鋼 格板
1.此種鋼格板是各工業領域用途最廣泛的品種,在常用鋼格板的品種中,對表面沖擊具有最強抵抗力。尤其橫桿間距為50mm的鋼格板具有很強的抗側向沖擊的能力。
2.此種鋼格板是經濟輕便的品種.在跨距小的場合下,是最能滿足多方面要求的產品 。
.可按照要求壓焊其它排列組合的鋼格板,用來制作圍墻,柵欄,廠區大門,機器保 護罩等.扁鋼間距可取 * n 3 0 毫 米或n4 0毫米 ,橫桿間距可 取 100mm、50mm
3.復合鋼格板是專為采礦業等等部門的應用而開發的品種。
常指定用于采礦業的加工廠和轉運站的板面。復合鋼格板是由有一定橫跨能力的鋼格板和密封表面的花紋鋼板組合而 成的一種產品.它可用任何一種型號的鋼格板和不同厚度的花紋鋼板構成.但最常用是由G323/30/100或G323鋼格板作底板,3 ~( 也可采用3m 4m或5 ~)厚的花紋板來組合。復合鋼格板經熱浸鋅處理后,因熱力會產生翹曲變形,尤其是選用較大型號的鋼格板,校平比較困難,請注意選型。
復合鋼格板常用系列
3 鋼格板作底板,也可采用系列1或系列2鋼格板 ;花紋鋼格板常用3mm厚板,也可采用4mm,5mm或 6mm的板。
三 鋼格板產品標準
中國:Y B/T4001-2001
鋼材標準
中國G B700-8 8
熱浸鍍鋅標準中國G B139312- 92
四 熱浸鍍鋅使用壽命
五 訂購須知
在訂購鋼格板時,務必要求注明以下事項:1.注明不同間距 ( 100 mm、50mm)。2.注明受荷扁鋼的不同深度和厚度( 例 如:203,325 )。3.注明系列一、二或三以區別不同間距的受荷扁鋼 ( 3 0,4 0 或 60m m)。4.注明 P 或S以區別平面或齒型荷扁鋼。5.注明 . U 盯或G以區別不同的表 面處理:無涂層,油漆或熱浸鍍鋅。.6 注明鋼格板長度( 扁鋼長度 )。7.注明鋼格板寬度。8.注明額外事項(切割包邊板,防護板,弧邊等 )。9.注明固方式及尺寸。1 0.貨運要求。
如要裝設鋼格區域事宜,請?zhí)峁﹨^(qū)域圖紙并表明以下幾點:1.支撐結構:尺寸與位置。2.鋼格板邊緣狀況(支撐結構安裝間隙 )。3.鋼格板方向( 與受荷扁 鋼平行 )。扁鋼方向通常以鋼格板外形尺寸第一個數表示：300mm*1000mm，300mm是扁鋼方向。
六 常見問題的總結
1.鋼格板的“長x寬”鋼格板的“長”是指承載扁鋼的縱向,而“寬”是指沿橫桿( 通 常為扭角方鋼 )方向量得的 尺寸。這在定貨時一定要嚴格、明確。鋼格板在長度方向上的兩端要有支承,即擱置梁或擱置臺,而在寬度方向上的兩端則不必須支承。例如排水溝,其溝寬一般即是鋼格板的長度(包括所需的擱置長度 ),而沿溝的縱向則構 成鋼格板的寬度。當然,一般鋼格板寬以一米 左右為度,沿溝的縱向將鋼格板分塊。又例如,一條通廊,其寬度構成鋼格 板的長度。定貨時,也可在長度尺寸下加下劃線以示明確,如
l000x3100,即表示1300為鋼格板的長度。
2.訂貨時應該給廠家明確如下要 求.
注明 鋼格板型號,尺寸,數量,要求的表面狀態。,原則上每塊鋼格板需要四套。.需要鋪設大面積鋼格板的場所,請?zhí)峁┙ㄖY構平 面圖.如有開孔位置,應同時提供結構立面圖和節點圖以及支撐鋼梁的截面尺寸和位置。
訂購踏步板,請明其型號和所用鋼格板的規格,長度,寬度,數量,要求的表面狀態
3.鋼格板的面積計算方法
在沒有圖紙,按照用戶提供尺寸加工的,面積為實 際 交付鋼格板數量乘以長度和寬度的總和,它包含開孔和切口部分。提供圖紙要 求代為進行鋼格板平面布置的,面積按圖紙上總的外圍尺寸計 算,它包含開孔和切口部分。對于異型鋼格板，面積全部塊數的長L*寬W計算，不扣除切口部分。幾種典型例子見下圖 。
4. 訂貨時提供結構的平面布置圖
提供結構的平面布置圖是為了設計排版圖，除了提供明確的訂貨清單。一般將結構設計圖提供給廠家，這樣廠家可根據結構的布置做出最佳的排版圖，包括設備、柱子、管道周圍的留孔、板與板之間預留安裝間隙等，以保證讓現場安裝時做到零切割。同事，提供的結構圖還可以讓廠家為我們選擇更經濟的規格型號，并為檢查設計中的遺漏，如鋼格板的長度、寬度方向的錯誤（即將鋼格板的長作為寬、而以寬為長，或其他例如測量中的錯誤），這樣的錯誤在實際工作中是不可避免的，從而避免了我們不必要的經濟損失。
